一、技术概述
缸筒作为液压设备、矿山机械、石油装备等重型装备的核心承压部件，长期在高压、摩擦、粉尘腐蚀、交变载荷等复杂工况下运行，其内孔极易出现磨损、点蚀、划痕、内壁剥落等损伤缺陷，直接导致设备泄漏、压力不足、运行异响等故障，大幅降低装备使用寿命与作业安全性，传统更换新缸筒的方式成本高昂、停机损耗大。
缸筒内孔高速激光熔覆修复是新一代高精度、高效率增材再制造技术，区别于传统堆焊、喷涂、镶套等修复工艺，该技术依托高能量密度光纤激光与专用内孔熔覆装备，实现缸筒内壁损伤区域的精准增材修复，可同步完成缺陷填补与表面性能强化，兼具修复精度高、基体变形小、结合强度高、后续加工余量小等多重优势，是目前缸筒再制造领域的主流高端技术，广泛适配工程机械、煤炭矿山、石油化工等多领域缸筒修复场景。
二、核心工作原理
缸筒内孔高速激光熔覆修复以激光热加工与快速凝固冶金理论为核心，通过专用细长型内孔熔覆头伸入缸筒内腔，突破内孔狭小空间加工限制。设备输出高能量密度激光束，精准辐照缸筒内孔损伤区域，同步通过旁轴送粉系统将球形度高、粒度均匀的合金粉末匀速喷射至激光辐照区域，粉末与基材表层在极短时间内被快速加热熔化，形成微小且稳定的熔池。
随着熔覆头沿缸筒轴向、周向匀速移动，熔池随激光束快速移动并瞬时冷却凝固，熔覆合金与缸筒基体发生原子级冶金结合，无分层、脱落隐患。相较于常规激光熔覆，高速激光熔覆通过优化扫描速度、送粉参数与光斑形态，实现薄层高致密熔覆层快速成型，熔覆层厚度可精准控制在0.2–2mm区间，既精准填补内壁磨损、腐蚀缺陷，又能在缸筒内孔表面形成耐磨、耐腐蚀的强化涂层，实现“修复缺陷+性能升级”双重效果。
三、关键工艺与专用装备
（一）标准化工艺流程
缸筒内孔高速激光熔覆修复全程遵循精细化工艺流程，保障修复质量稳定性，具体分为六大核心步骤：
1. 损伤精准检测：采用精密检测仪对缸筒内孔全域扫描，精准定位磨损、点蚀、划痕的位置、深度与范围，明确修复区域尺寸，制定个性化熔覆参数方案。
2. 内孔预处理：对缸筒内孔进行彻底除油、除锈、打磨清理，去除氧化层、杂质与疲劳表层，保证内壁洁净度，避免熔覆过程中产生气孔、夹杂等缺陷。同时校正缸筒形变，保证加工基准精度。
3. 材料匹配选型：根据缸筒基体材质（常用27SiMn钢等）与工况需求，选用适配的铁基、镍基合金粉末，粉末粒度控制在-100～+270目，保障流动性与熔覆成型质量。

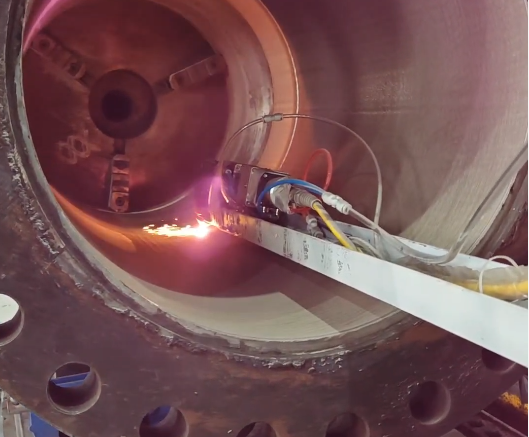

4. 高速激光熔覆加工：将专用内孔熔覆头伸入缸筒内部，调试激光功率、扫描速度、送粉速率、保护气流量等核心参数，采用分层逐道熔覆方式，匀速完成全域损伤区域熔覆，同步开启冷却系统控制热积累。
5. 后精密加工：熔覆完成后，通过镗削、磨削工艺对熔覆层表面精加工，去除微量加工余量，保证缸筒内孔尺寸精度、圆度与表面粗糙度达标。
6. 无损质量检测：采用渗透检测、硬度检测、金相分析等方式，检测熔覆层无裂纹、气孔、夹杂等缺陷，核验结合强度、耐磨耐腐蚀性能，确保修复后缸筒满足工业使用标准。
（二）核心专用装备
针对缸筒内孔狭小、深度大、散热难的加工特点，高速激光熔覆系统采用模块化集成设计，核心装备包含大功率光纤激光器、专用内孔熔覆头、精准送粉系统、惰性气体保护系统、智能温控系统与数控运动系统。

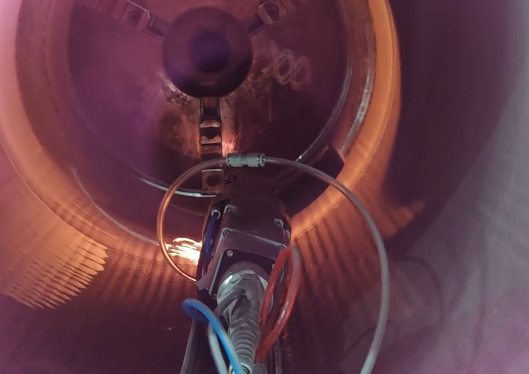

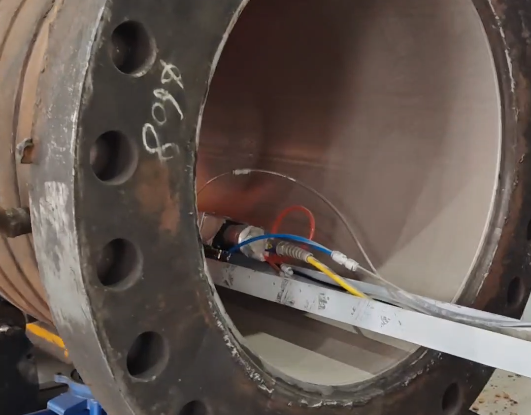

其中核心部件内孔熔覆头分为大小孔径适配型号，可适配内径100mm以上、深度最大1500mm的缸筒加工，采用模块化可调节导光筒设计，适配不同长度缸筒修复需求；配备旁轴精准送粉结构与多路保护气装置，可有效防止烟尘、粉末污染光学镜片，同时隔绝空气避免熔覆层氧化。设备激光功率可适配3–5kW，扫描速度可达500–750mm/min，搭配同步冷气降温系统，可有效解决内孔密闭空间热量堆积问题，最大限度降低基体热变形。
四、工业应用场景
目前，缸筒内孔高速激光熔覆修复技术已成熟应用于各大重工行业，成为高端装备再制造的核心工艺。在矿山机械领域，主要用于液压支架立柱、推移缸、支护缸等核心部件的内壁磨损腐蚀修复，适配矿井高粉尘、高压力恶劣工况；在工程机械领域，广泛修复挖掘机、装载机、起重机的液压油缸缸筒，解决设备长期作业导致的内壁拉伤、泄压故障。
同时，该技术可适配石油钻采设备、船舶液压系统、冶金设备油缸等高端精密缸筒修复场景，尤其适用于大型、超大规格缸筒的无损修复，大幅降低设备更换成本，缩短设备停机维修周期，为企业实现降本增效、设备延寿的双重价值。
五、技术发展趋势
随着工业智能化、绿色化转型推进，缸筒内孔高速激光熔覆修复技术正朝着智能化、精细化、一体化方向迭代升级。一方面，大数据与AI算法融入工艺调控，可实现损伤自动识别、熔覆参数自适应匹配、加工过程实时监测，彻底解决人工参数调试误差问题，实现无人化精准修复。
另一方面，新型复合合金粉末持续迭代，可针对腐蚀、高温、强磨损等极端工况定制专属熔覆涂层，进一步提升缸筒适配性与使用寿命。同时，装备朝着小型化、集成化、高适配性发展，可覆盖更小内径、更深行程的缸筒修复场景，且设备能耗持续降低、加工效率稳步提升。未来，该技术将逐步全面替代传统堆焊、喷涂工艺，成为缸筒再制造领域的标准化主流技术，推动重工装备再制造产业高质量、绿色化发展。
