‌一、技术原理：三阶段相变强化的科学机制‌

　　激光淬火技术通过高功率密度激光束(>10⁴W/cm²)对汽车模具表面进行精准热处理，其核心原理可分解为三个阶段：

　　1、‌极速加热‌：激光光子能量被材料自由电子吸收，0.1-1ms内表层温度升至奥氏体化温度(约1000℃)，加热速率突破10⁵-10⁶℃/s，远快于传统加热方式。

　　‌2、固态相变‌：高温区形成均匀奥氏体组织，此阶段的温控精度直接影响硬化层质量，需避免过热导致的晶粒粗化。

　　3、‌自冷淬火‌：激光移开后，基体导热实现超高速冷却(>10⁵℃/s)，奥氏体转变为高硬度马氏体，无需外部冷却介质，环保且高效。

　　‌补充创新点‌：近年研究发现，通过调节激光脉冲频率可细化马氏体晶粒，进一步提升耐磨性(如德国弗劳恩霍夫研究所的试验数据)。

　　‌二、对比传统工艺的六大优势‌

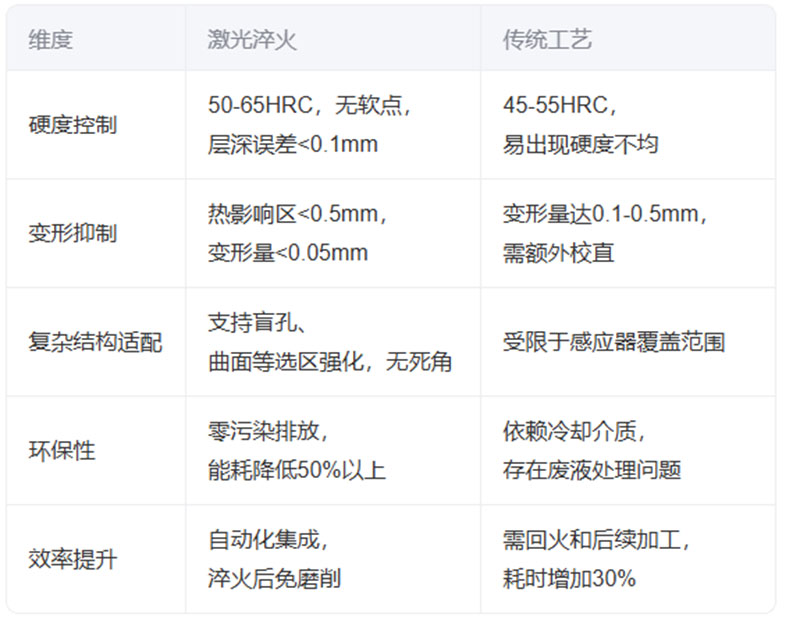

　　激光淬火在汽车模具领域全面碾压感应淬火、火焰淬火等传统技术：

　　‌三、汽车模具专项工艺的创新实践‌

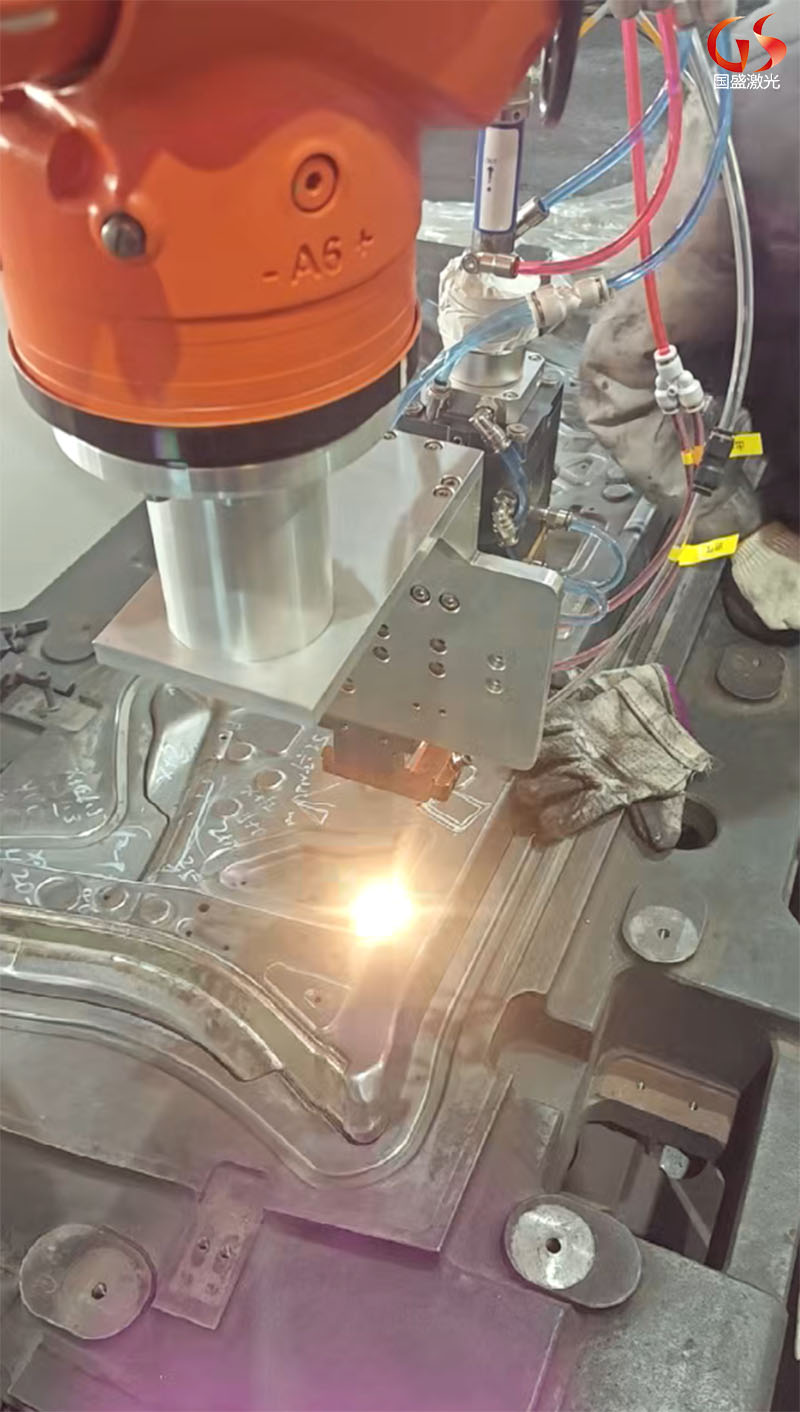

　　针对冲压模、拉延模等关键部件，激光淬火已形成标准化流程：

　　1、‌预处理‌：喷涂0.1-0.2mm吸光涂层，但对精密特征线(如刃口)需局部减薄，避免能量积聚。

　　‌2、参数优化‌：主流参数为1600W功率+5mm/s扫描速度，结合实时温度反馈系统(如红外监测)动态调整。

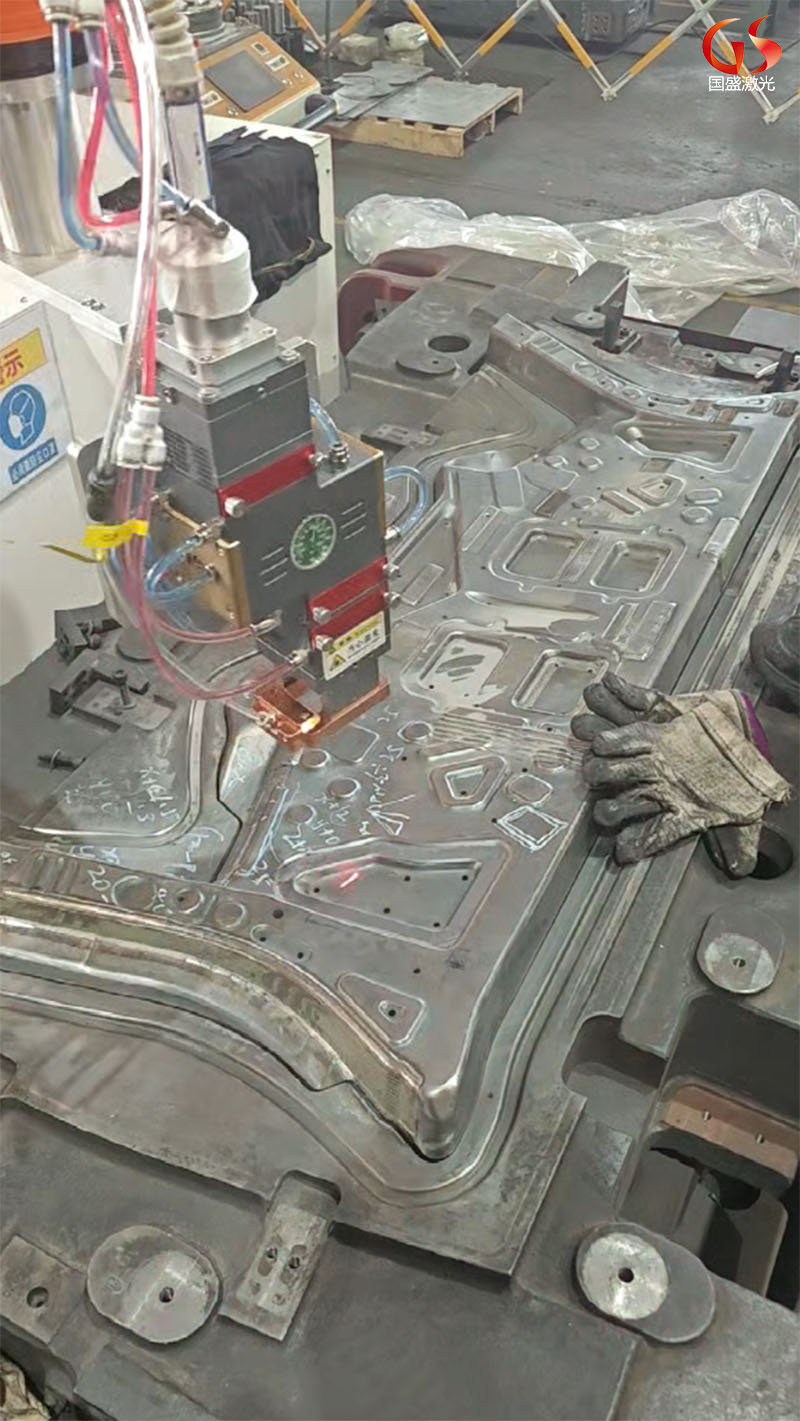

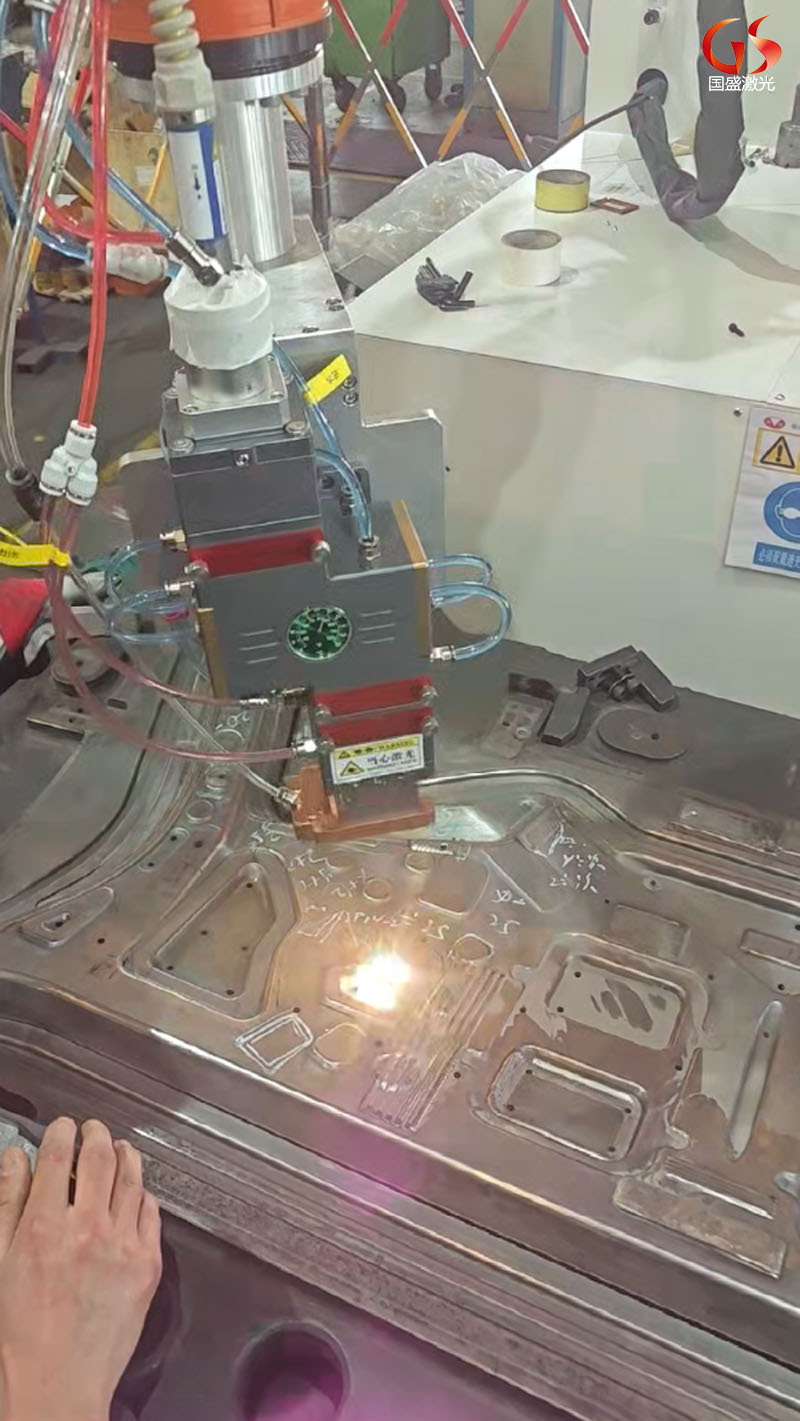

　　‌3、重点强化‌：通过五轴联动数控编程，精准覆盖型腔、刃口等高磨损区域，例如新能源电池壳模具的曲面强化。

　　4、后处理检测：冷却至常温后清除残留涂料，检测表面硬度(标准 52-56HRC)及无烧损缺陷，对特征线部位可进行 0.5-0.8mm 精准打磨，确保尺寸精度。

　　‌四、产业价值：全生命周期成本革命‌

　　‌1、寿命飞跃‌：Cr12MoV钢模具刃口寿命从数千次增至5万次，某国产SUV侧围模具冲压次数突破40万次。

　　2、‌成本节约‌：材料可降级使用(如以HT250替代H13钢)，年维护成本下降超50%。

　　‌3、质量提升‌：覆盖件合格率从92%升至99.5%，毛刺问题减少80%。

　　‌五、未来三大技术趋势‌

　　‌1、智能化‌：AI实时调控功率与扫描路径，实现“自适应淬火”。

　　‌2、复合工艺‌：与激光熔覆联动，修复+强化一站式解决(如宝马i系列铝基模具)。

　　3、‌超快激光‌：飞秒激光技术攻克钛合金模具热敏感难题，助力轻量化转型。

　　六、总结

　　汽车模具激光淬火技术正在重塑制造业价值链。它不仅解决了高强钢、铝合金等新型材料加工带来的模具磨损难题，更通过精准的局部强化大幅降低了材料与能源消耗。随着"中国制造2025"战略的深入推进，这项兼具精密性与环保特征的技术，必将成为汽车模具技术升级的核心驱动力之一。对于模具制造商而言，现阶段布局激光淬火产能，既是对未来竞争力的战略投资，也是响应制造业绿色转型的必然选择。
